随着“SafeWay”货架健康监测系统的推出，已有多家自动化立库集成商及用户采用并成功实施，涉及医药、食品、电力、快消等多个行业，通过对货架立柱倾斜数据的监测及分析，帮助用户随时清楚货架健康状况，及时预警干预，更为用户提供货架预防性的维修依据及预判性的决策依据。

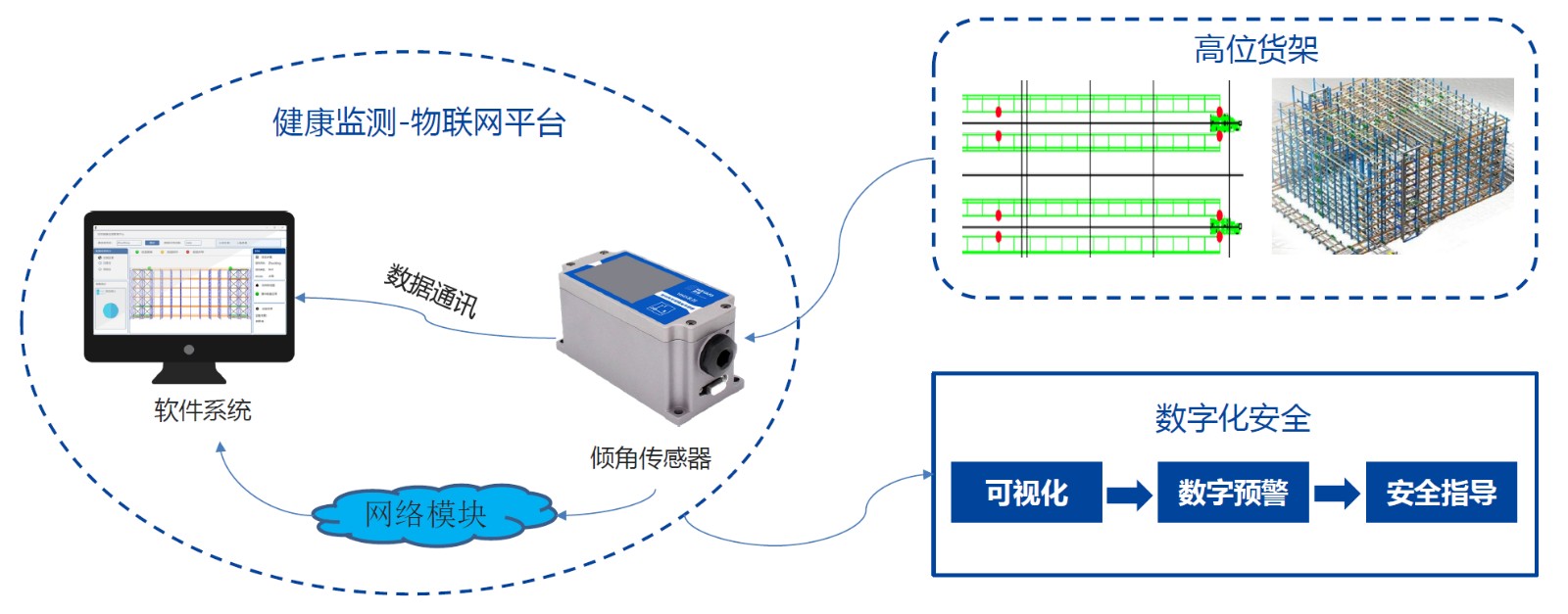

倾斜监测-物联网平台

近期陆续收到多家自动化设备集成商针对货架监测系统的项目需求，了解到用户不仅关注监测传感器的测量精度、分辨率等硬件性能指标，也对监测数据通讯、软件系统的部署方式有了更多的要求，初步分类大概有两种需求特点：

1、对监测数据保密及安全性要求不高，预算低、部署方便快捷，采用公有网络（移动&电信公有云网络平台）方式；

2、对监测数据保密及安全性要求比较高，数据本地化存储，甚至需要和上游仓储管理或控制系统（WES、WCS）对接，采用私有网络方式。

今天主要针对以上两种需求，重点探讨下监测系统公有网络及私有网络部署的解决方案。

01

基于中国移动One NET平台的公有网络部署方案

该部署方案主要借助物联网运营商中国移动One NET平台，监测数据通过移动无线信号传输，经中国移动公有云服务器存储及调用至终端服务器电脑，并通过公网登陆进行软件系统的操作使用。

数据传输框架

▍1、传感器与运营商（中国移动）基站通讯

  ●物联网平台：基于中国移动运行商One NET平台下的运行；

  ●通讯协议：倾角传感器通过NB-IOT协议与运营商基站进行无线通讯。

▍2、运营商基站与服务器通讯

  ●移动无线模式：传感器获取货架立柱数据通过基站传输至中国移动公有云服务器；

  ●中国移动公有云服务器连接稳图服务器。

▍3、服务器与用户终端通讯

  ●终端网络：采用有线或无线公网模式（如电信）

  ●软件系统部署：稳图货架监测系统本地部署及使用。

02

基于LoRaWAN数据平台的私有网络部署方案

该部署方案主要借助LoRaWAN数据通讯平台（内部平台），监测数据通过LoRaWAN协议传输，所有数据存储在本地服务器，终端用户通过内网登陆进行软件系统的操作使用。

数据传输框架

▍1、传感器与LoRaWAN网关通讯

  ●通讯协议：倾角传感器通过LoRaWAN协议与LoRa网关进行无线通讯；

  ●数据平台：基于稳图开发的LoRaWAN数据平台下的运行。

▍2、LoRaWAN网关与服务器通讯

  ●LoRa网关：LoRa网关将获取的监测数据有线传输到用户本地服务器；

  ●若多个网关（多个仓储区域），多网关需要通过交换机连接服务器。

▍3、服务器与用户终端通讯

  ●终端网络：企业内部局域网模式（有线连接）；

  ●软件系统部署：稳图货架监测系统本地部署及使用。

以上两种网络部署解决方案，主要区别在于货架立柱监测数据的传输、存储及使用方面，会对监测数据保密性、系统实施&成本、内部数据对接等带来一定的影响，但并不影响货架监测本身的功效，用户可以结合自身的数据需求及系统使用特点考虑，选择适合的网络部署解决方案。

03

实施方案与维护方案

货架监测系统作为一种货架使用状态下的长期在线安全健康监测，不仅仅要选择适合仓储高位货架行业的高精度倾角传感器、网络部署方案，也要注重监测系统的整体实施方案及上线后的维护方案，确保监测数据的准确性&可靠性，以及数据的分析、解读、干预措施等满足货架结构安全监测的核心功效。

▍1、货架监测系统的实施

  ●立柱倾斜初始数据校核：倾角传感器安装之前，通过检测获取货架立柱倾斜初始数据，安装时需不断的校核安装误差，以确保初始数据录入系统的准确性；

  ●项目实施的统一协调：建议传感器硬件的安装调试与软件系统的部署工作保持统一的协调性，以确保后续数据的可靠性。

▍2、监测数据分析及解决方案

  ●监测数据分析报告及解读：货架立柱倾斜监测数据每日超标预警、月度变化趋势分析报告，帮助用户随时清楚货架安全状况；

  ●货架安全解决方案建议：通过对货架立柱倾斜监测数据的分析，给予是否干预、何时干预及如何干预的季度与年度货架安全解决方案建议，为客户长期安全使用货架提供预防性维修依据及预判性决策支持。

以上，着重介绍了货架监测系统的两种网络部署方案及使用场景，并帮助大家了解监测系统实施的注意要点及关键功效。

希望这篇文章能帮助您合理的部署货架监测系统，如果您需要进一步的修改或调整，欢迎随时联系我们！
