检测设备研发：窄巷式（VNA）货架地坪高精度检测系统

• event2023-07-18 10:59:24
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:36

窄巷式货架巷道地坪（以下称为VNA地坪）的规整度对窄巷式叉车的正常工作状况有至关重要的影响。VNA地坪的规整度检测标准可以参见公众号文章：窄巷式货架巷道地坪检测标准汇总。

不管哪种检测标准，都是基于连续采集的、大量的地坪表面高程数据为基础的，英国TR34与欧洲EN15620标准尤其如此。如果仅依靠传统的检测仪器（比如水准仪），除了精度方面的问题外，还存在着所耗费人工非常巨大的问题。最好的方式是使用一种连续测量采集数据的仪器来完成。

对于VNA地坪检测，在此之前，据说只有英国的一家公司拥有独家的检测仪器。稳图自力更生艰苦奋斗，终于打破国际垄断，研发出了我们自有的VNA地坪检测系统，该系统由硬件与软件两部分组成。

一、硬件

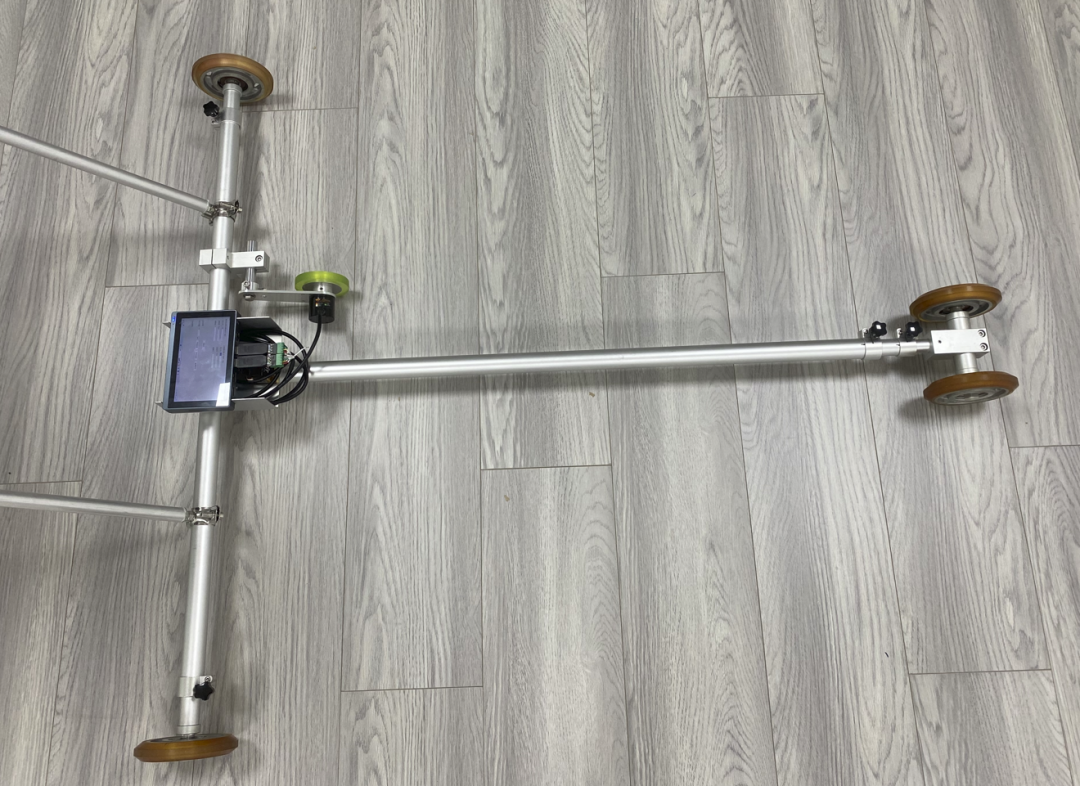

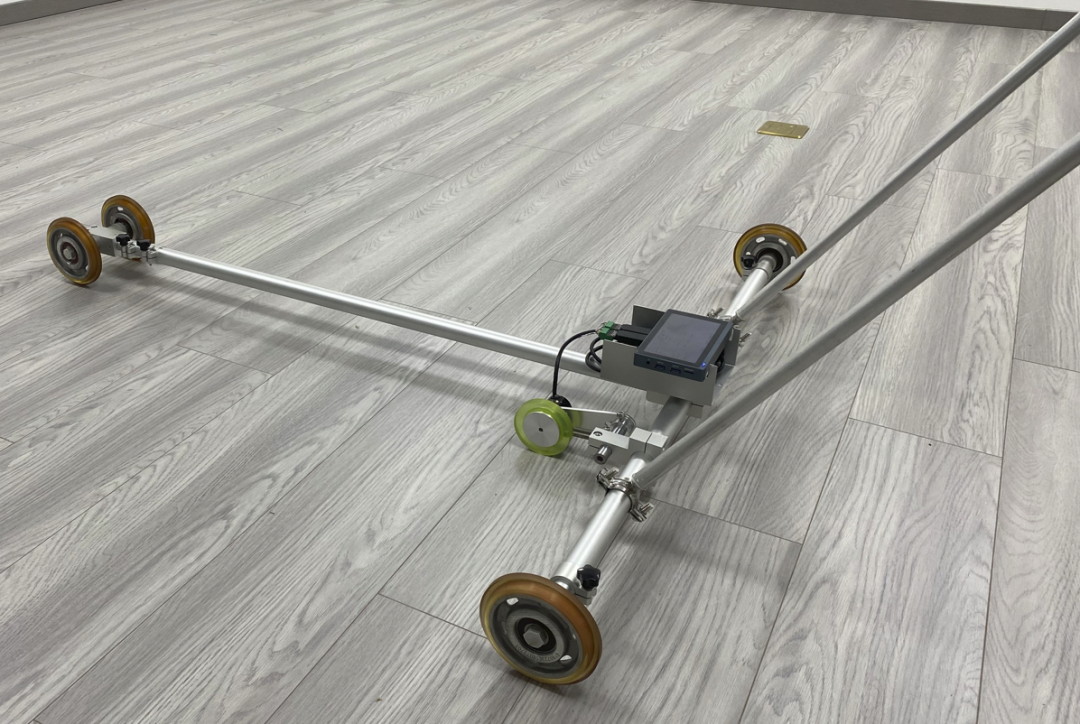

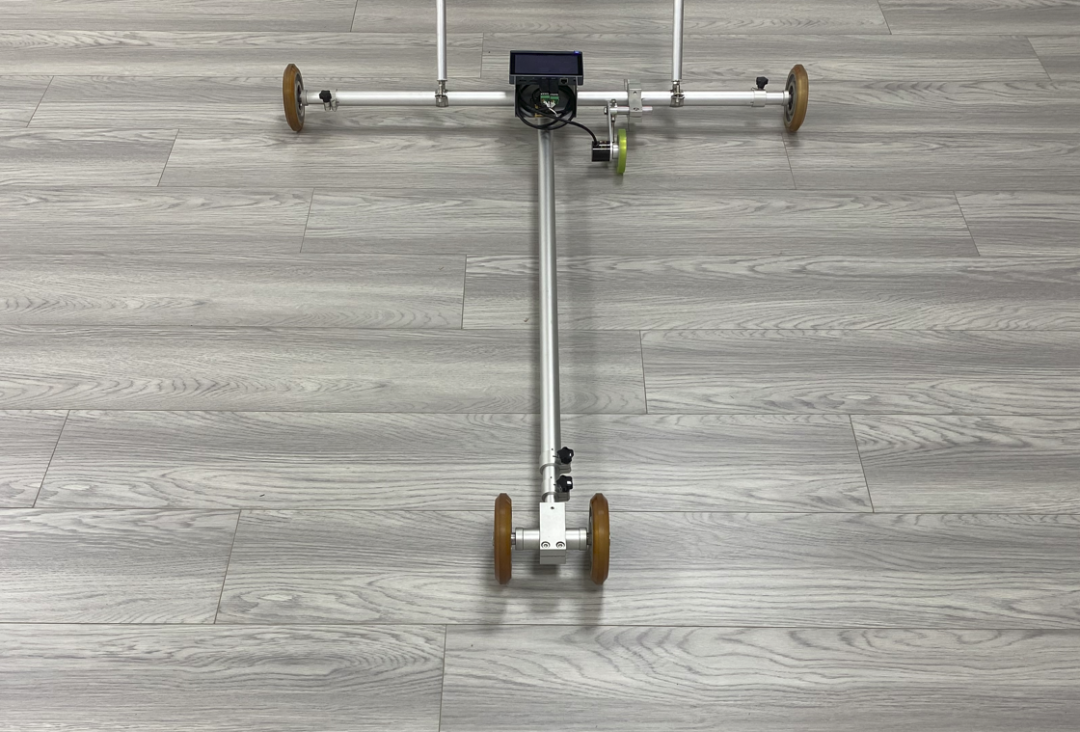

在检测骨架上装有精密传感器，其中一种军工级别的据说可以用在导弹上，（应该是供应商吹嘘的，但是）它的精度是实打实的0.001°。采集频率是毫秒级的，能保证采集的数据是连续且足够的。

二、软件

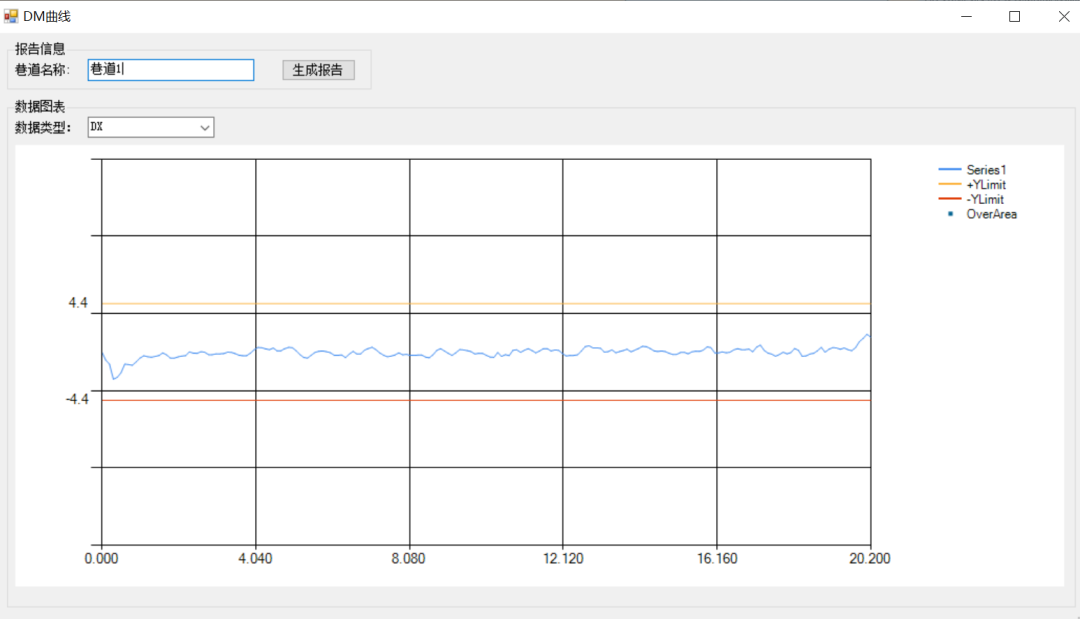

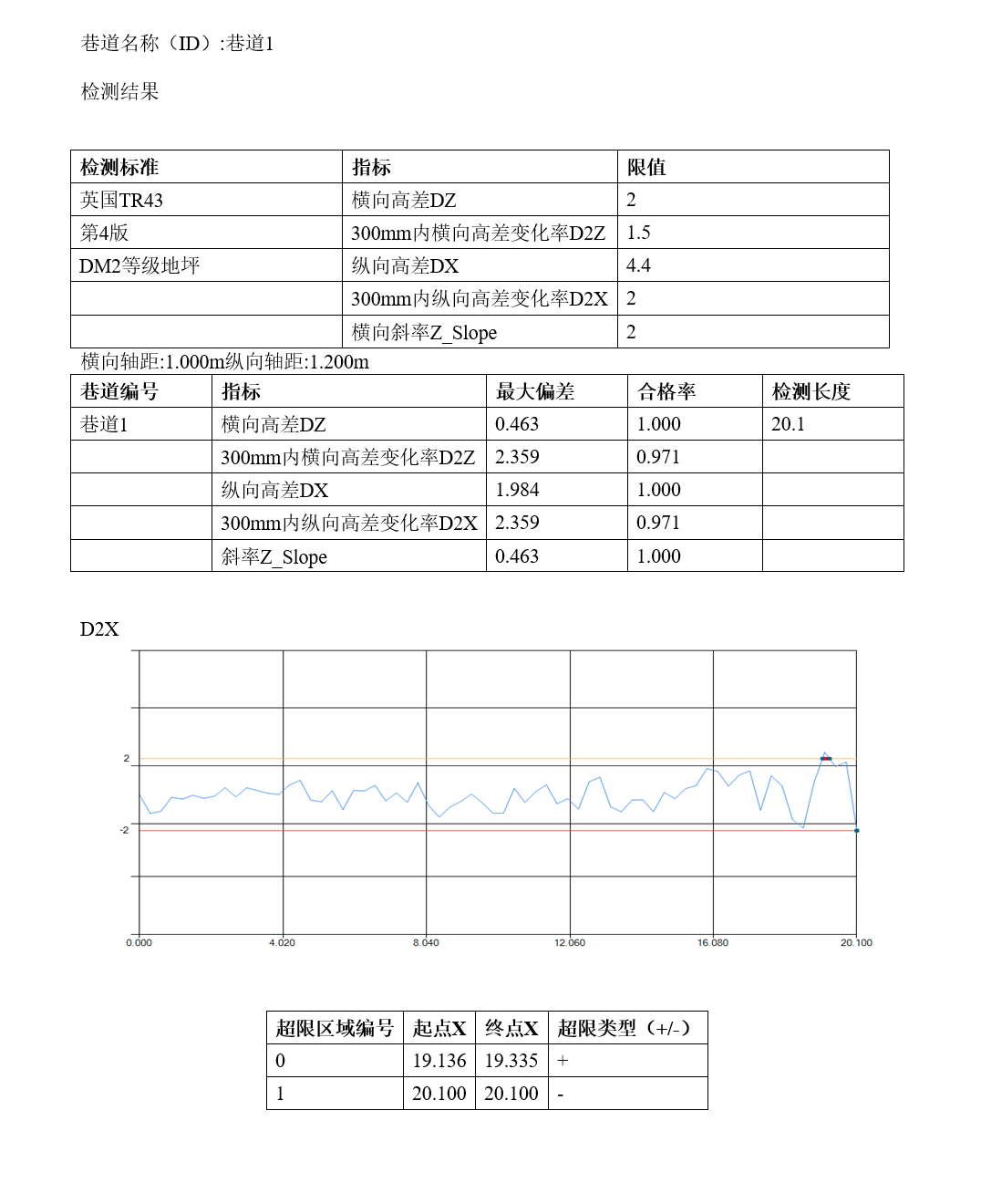

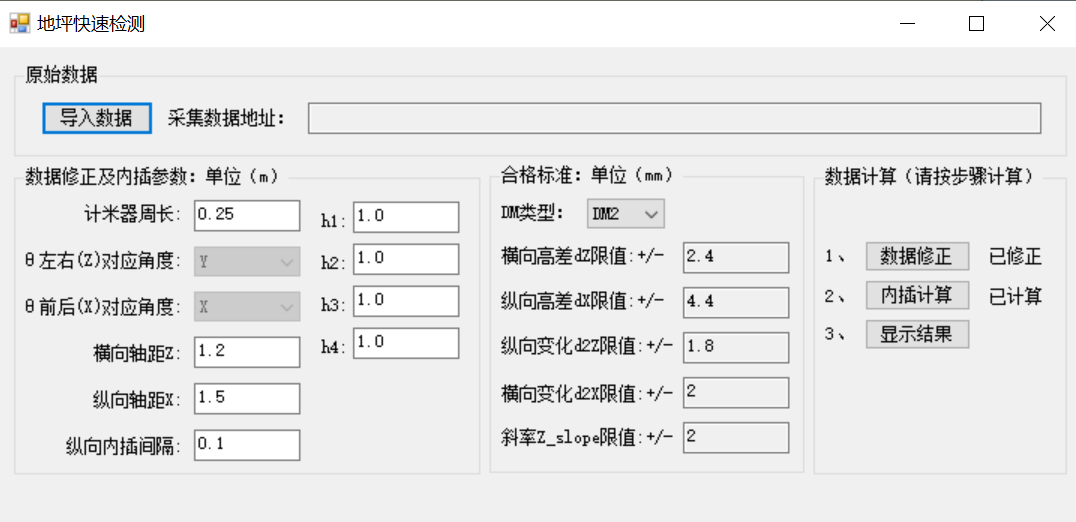

开发了符合TR34与EN15620判定标准的数据处理软件，可以自动计算VNA地坪的五个特征值并根据标准判定是否超限，再以曲线的形式展示。对于超限位置可以准确地定位。之后可以自动生成检测报告。

注意：本文所列出的VNA地坪平整度检测仪器由稳图研发，所列图片版权归稳图所有，请勿盗用。如有侵权，本司有追究的权利。
