我们搞了个有意思的小专利，货架横梁防脱落装置

• event2023-04-13 13:42:27
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:32

很多仓库存在着安全隐患，例如当货架货格高度和货物高度不匹配时或当叉车师傅出现操作失误时，很可能造成货物顶到上部横梁，导致上部横梁挂齿脱钩横梁跌落，出现摔货甚至砸到工人的安全事故。对此安全隐患，现有的技术方案是使用安全插销或者直接采用螺栓固定。

安全插销是目前应用最为广泛的技术方案，但其最根本的作用并非是为解决上述场景的。相关规范条文规定，安全插销应能抵抗5kN的上拔力而保证横梁挂片不脱钩，因此安全插销是在受到5kN以内的上拔力时才能起到防横梁脱落的作用，但是实际中往往会产生远大于5kN的力。

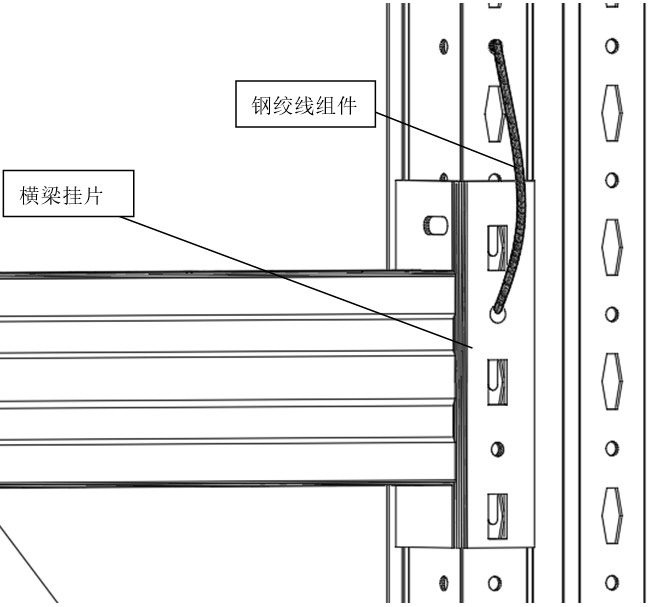

螺栓固定的方式虽然能保证横梁和立柱之间不脱离，但是当顶到横梁的力过大时或频繁地发生时，由于横梁与立柱之间几乎没有松动，横梁受到的上拔力就会传到立柱上，造成立柱的损坏甚至引起倒塌，这是比横梁脱落更为严重的安全事故。故在产生远大于5kN的上拔力时，横梁最好能与立柱脱离，以免损坏立柱。但是横梁一端与立柱脱离就意味着横梁就要摔货。有什么好的措施让横梁一端与立柱脱离后而不继续下坠呢？请看下面的示意图。

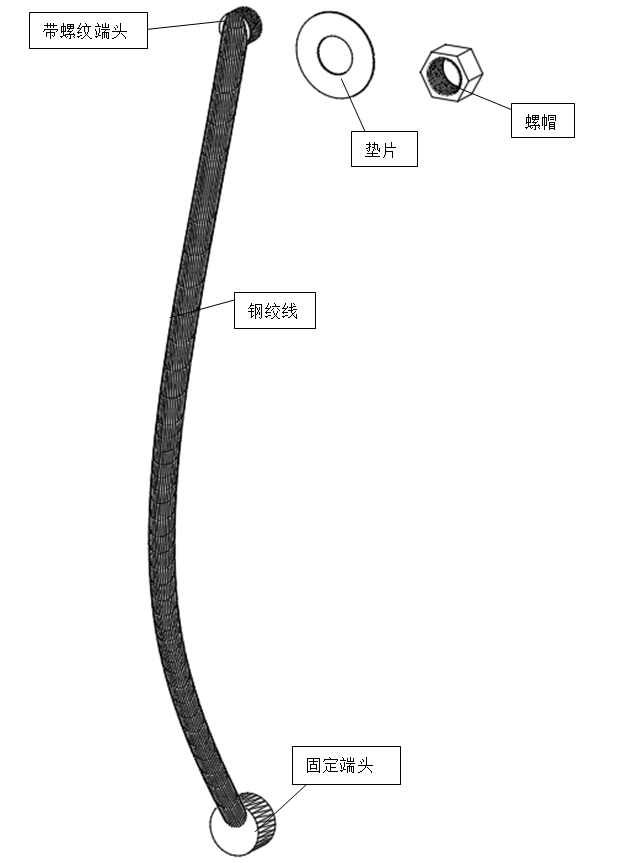

在梁端挂片与立柱之间设置这样一个小装置，小装置两端分别与挂片孔和立柱孔固定。当挂片脱钩横梁往下坠时，小装置会受力拉住横梁，使其在有限范围内下坠，从而避免更严重的摔货事故。小装置如下图所示。

需要注意的是，此装置仅仅是救急，一定要及时采取措施，卸载并对横梁进行修复与调整。
