货架背拉杆的设置并不是想当然。当前普遍的设置方案都是错的。新标准现在给出了明确规定。

一、老规范的规定

根据上个世纪90年代发布的《钢货架结构设计规范》CECS23:90，无侧移的货架结构必须在沿巷道长度方向的竖向框架内列柱（即货架背部）之间设置垂直支撑，并在货架结构顶面及垂直面支撑交点处设置水平交叉支撑或固接的水平搁板，如下图所示。

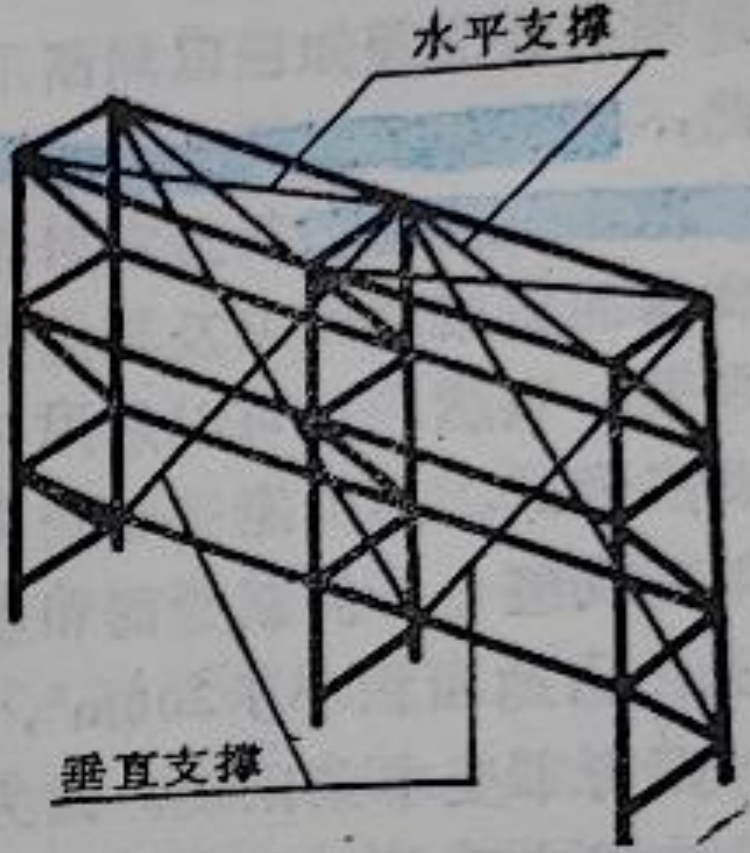

货架支撑布置示意图

支撑布置示意图

二、实际情况

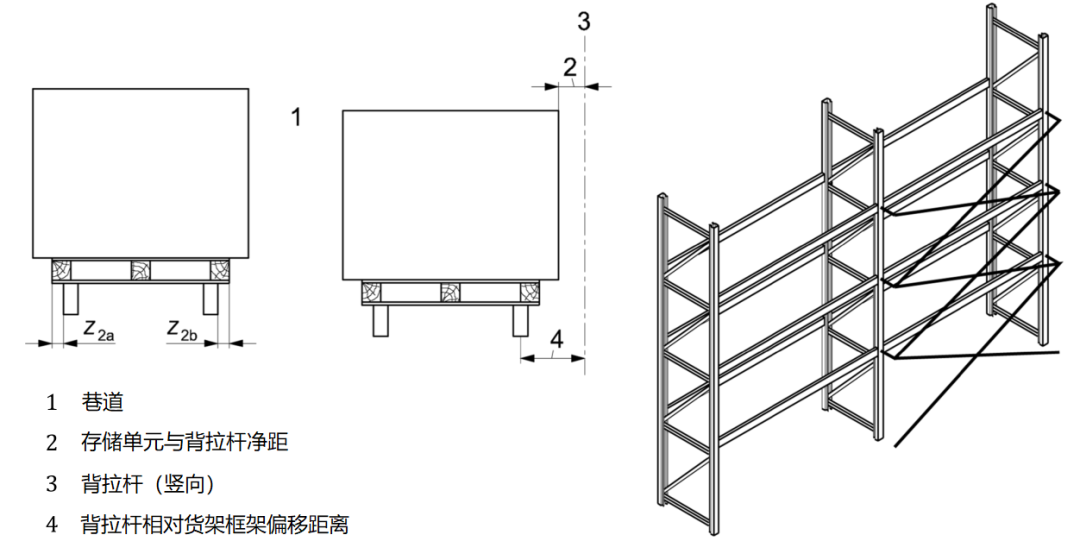

实际上，由于存储单元一般都要突出货架横梁一定距离Z2a与Z2b，横梁式货架的背拉杆总是相对于货架立柱与横梁组成的框架有一定的偏移，见下图。

货架常见背拉杆布置图常见背拉杆布置图

对于单排货架，有前后两个平面框架（分别由前后平面内的立柱与横梁组成）。两个平面框架受到的水平荷载必须传递至背拉杆，才能保证货架的整体稳定性。这就要求：

——靠近巷道的平面框架受到的水平荷载FHs，通过在前后两个平面框架间设置有效的水平拉杆，传递至背部平面框架内；

——背部平面框架内的总侧向荷载（=FH）传递至背拉杆。

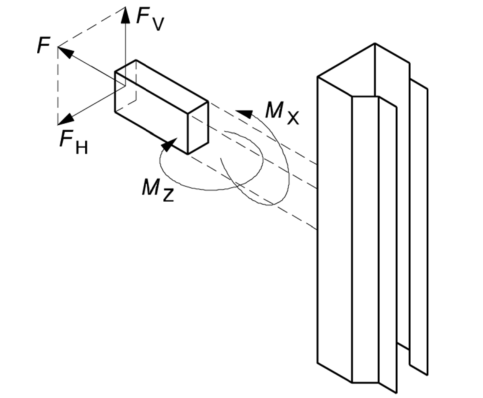

FH引起背拉杆上的力F与一个竖向力Fv，见下图。

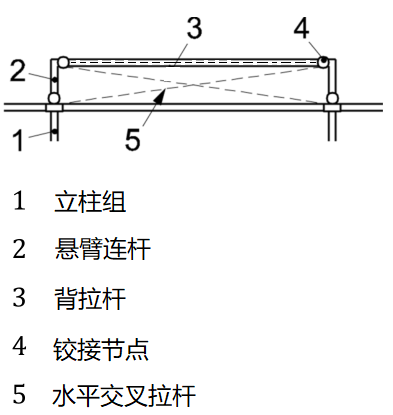

仅一个悬臂连杆的背拉杆布置图

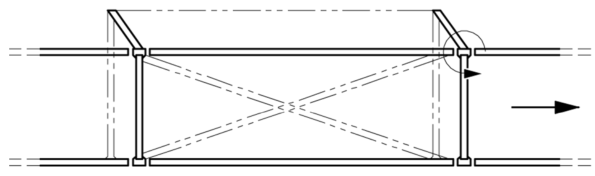

开口截面的立柱，扭转刚度几乎可以忽略，因此立柱不足以承载FH引起的弯矩MZ。同时，立柱亦不能承载Fv引起的立柱组平面内的弯矩Mx。因此，悬臂连杆与立柱之间节点应视为铰接。铰接节点不能传递总侧向荷载FH至背拉杆，见下图。

单排悬臂连杆相对立柱变形

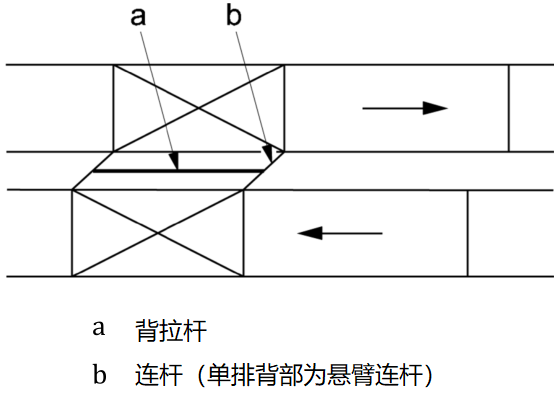

对于背靠背货架，当两排货架发生反向侧移时，结论相同，见下图。

双排货架背靠背连杆相对立柱变形

三、新标准的规定

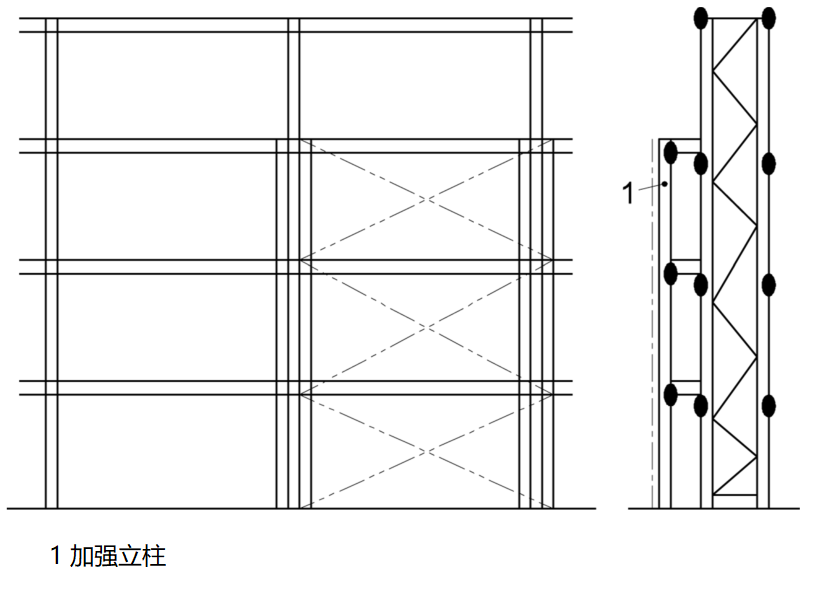

新发布的《Steel static storage systems.Adjustable pallet racking systems. Principles for structural design》EN 15512:2020明确规定，仅通过（悬臂）连杆连接背拉杆的方案是错误的，无法有效传递水平荷载，必须设置加强立柱与水平拉杆，如下图所示。

单排背部加强立柱
