货架柱脚底板受拉上拔设计

• event2023-06-26 09:06:07
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:58

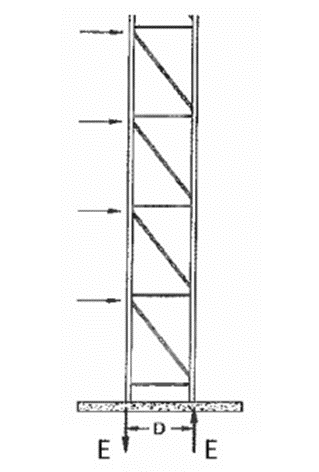

除了一般的受压和受弯，货架立柱柱脚还可能受拉，这种情况出现在货架空载时受到作业设备水平力作用，或者货架仅顶部几层有货时受到地震作用。如下图所示，在水平荷载作用下，组成立柱组的两根立柱中的一根受拉。当立柱组高宽比较大时，拉力很可观。

在拉力作用下，立柱柱脚的锚栓受拉承载要满足要求。根据标准，柱脚锚栓的设计必须考虑以下二者之一引起的锚栓拉力：

（1）2倍的上拔力，即2E；

（2）使柱脚底板屈服对应的上拔力，但不小于E。

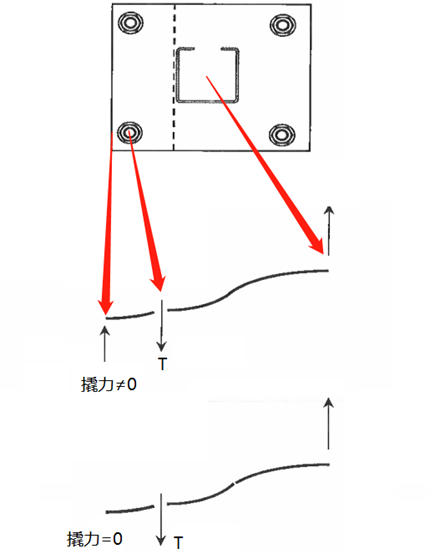

由于柱脚底板并不是无限刚性板，在上拔力作用下将会发生变形，如果变形较大，板边缘会产生向上的撬力，这种情况下，锚栓受到的拉力会明显增大，如下图所示。

所有锚栓受到的总拉力T为：

其中，

Fy为柱脚底板指定的最小屈服强度或实际屈服强度；

Ry为实际预期屈服强度与指定的最小屈服强度的比值，当指定最小Fy=36ksi（约250MPa）时取1.5，当指定最小Fy=50ksi（约345MPa）时取1.1，当Fy为实际屈服强度时取1.0；

t为柱脚底板厚度；

Tu为单侧螺栓受到的上拔力计算值；

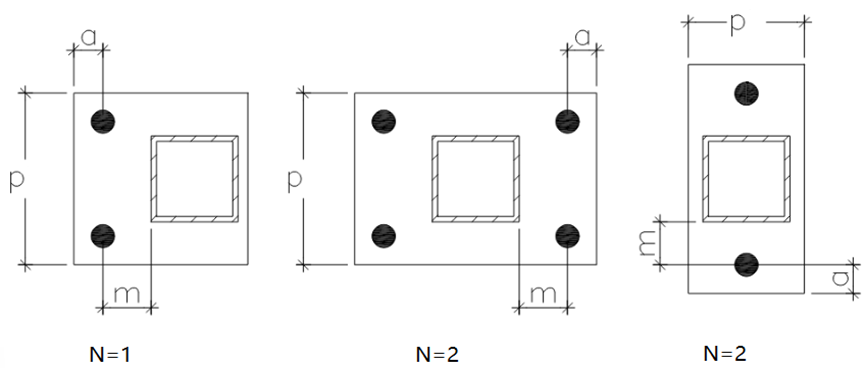

a、p、m、N见下图。

参数Pe，即柱脚底板厚度t与不出现撬力所需厚度tnp的比值，决定是否出现撬力。以tnp=6.35mm为例，当t=4.8mm时，有撬力，计算得到T=45.7kN；当t=6.35mm时，无撬力，计算得到T=28.3kN，锚栓受到的拉力明显下降。

建议柱脚底板厚度不小于0.75tnp，且不小于6.35mm。
