穿梭车对轨道的压力如何计算？

event2022-07-11 14:42:21
person 稳图WESAFE
local_library 原创
visibility 阅读:175

穿梭板、子母穿梭系统和四向穿梭车，是自动化搬运的宠儿。下文为了表述方便，统称为穿梭车。穿梭车在存取货物时，车轮传递竖向集中力到运行轨道上。此竖向集中力除了包括车身自重与货物重量产生的效应外，在结构设计、选型选材时千万不要遗漏了穿梭车运行（加速或减速）的惯性力效应，否则货架承载可能没有问题，但是穿梭车就是无法运行。

一般而言穿梭车引起的竖向集中力应由设备供应商指定。当供应商无法提供完整信息时，可按照以下方法计算车轮竖向集中力VRi。计算假定穿梭车与轨道的接触点只有4个，对于车轮成对的情况，仅考虑单只车轮是偏于安全的。

每只车轮处的静态竖向集中力VRi,est计算应考虑停车状态时所有重力荷载，以及穿梭车的重心与存储单元重心的位置。

当穿梭车水平移动时（加速或减速），穿梭车与存储单元产生的惯性力效应，应代数叠加到每个车轮的初始静态竖向集中力VRi,est上：

VRi=VRi,est±(Fi,php+Fi,chc+Fi,lhl)/LR

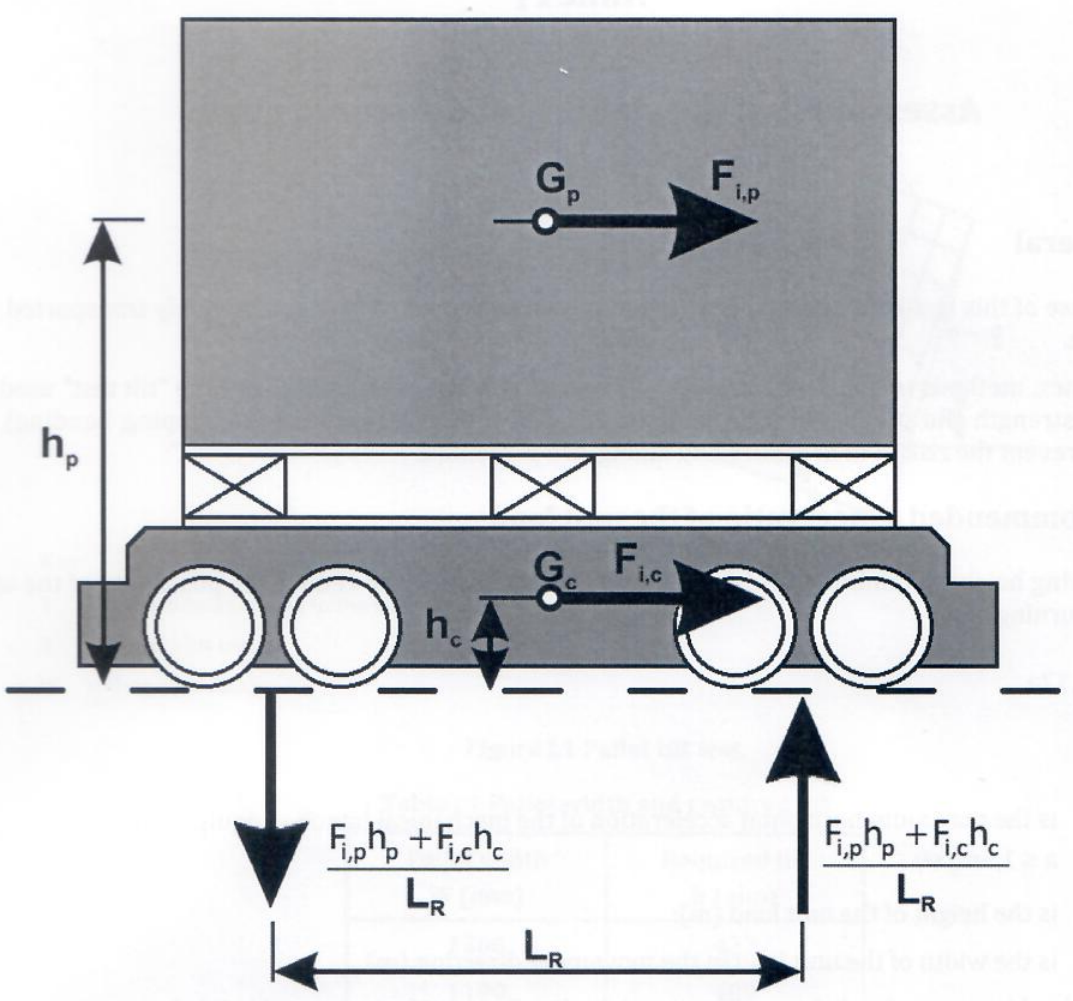

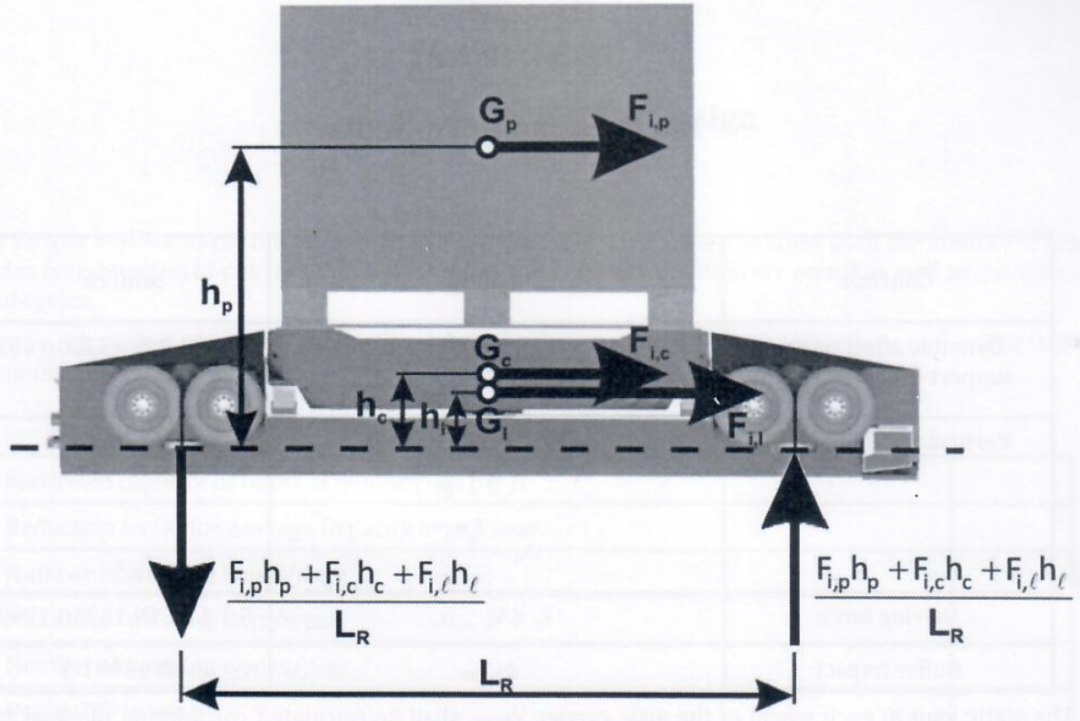

如下图所示。其中，

Gp为存储单元的重心

Gc为穿梭车的重心

Gl为母车的重心

Fi,p为存储单元速度变化引起的水平惯性力

Fi,c为穿梭车速度变化引起的水平惯性力

Fi,l为母车速度变化引起的水平惯性力

hp为存储单元重心到轨道运行面的距离
